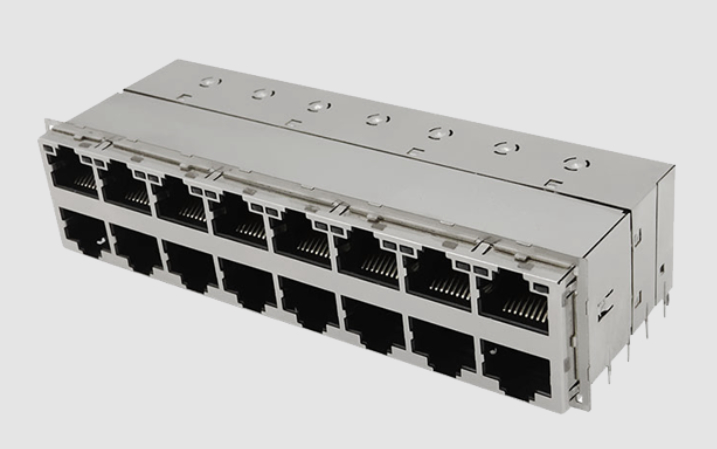

1-1840870-4 Интегрированный модуль разъема RJ45 2x8 портов со светодиодами

Разъем 1-1840870-4 MagJack - это высокопроизводительный стекированный разъем RJ45 2x8 с интегрированной магнитной системой, предназначенный для поддержки приложений Gigabit Ethernet 1000BASE-T. Разработанный для надежности и эффективности, этот интегрированный модуль разъема (ICM) идеально подходит для сетевого оборудования, серверов и устройств связи, требующих компактного дизайна и превосходной целостности сигнала. Благодаря своей стекированной конфигурации, компактному размеру и надежной электрической производительности, RJ45 2x8 1-1840870-4 является отличным выбором для сетевых коммутаторов, маршрутизаторов, серверов, промышленных Ethernet-систем и телекоммуникационных приложений.

• Вносимые потери (IL): ≤1 дБ (0,5-100 МГц)
• Обратные потери (RL): ≥18 дБ (0,5-40 МГц)
• Затухание перекрестных помех: ≥35 дБ (0,5-100 МГц)
• Коэффициент подавления синфазных помех (CMRR): ≥30 дБ (0,5-100 МГц)
• Напряжение изоляции: 2250 В постоянного тока (макс.), для 500 В/с, все порты подключены

• Конфигурация портов: Стекированная компоновка 2x8, оптимизированная для конструкций высокой плотности.
• Скорость передачи данных: Поддерживает Gigabit Ethernet 1000BASE-T с обратной совместимостью с 10/100BASE-T.
• Характеристики магнитной системы: Импеданс 100Ω, минимальный OCL 350 мкГн, коэффициент трансформации 1:1 для всех четырех пар, обеспечивающий целостность сигнала и подавление электромагнитных помех.
• Светодиодные индикаторы: Двухцветные (зеленый/желтый) светодиоды обеспечивают четкую индикацию связи и активности для каждого порта.
• Конструкция:
  • Корпус: черный термопластик, рейтинг UL 94V-0 для огнестойкости.
  • Экран: латунь, никелированная с оловянными хвостовиками для долговечности.
  • Контакты: фосфористая бронза с золотым покрытием для долгосрочной надежности.
• EMI-лепестки: Интегрированная конструкция улучшает электромагнитную совместимость.
• Экологические характеристики: Диапазон рабочих температур от 0°C до +70°C, соответствие RoHS, без галогенов.
• Напряжение изоляции: До 2250 В постоянного тока для повышения безопасности.
