Детали продукта
Place of Origin: CHINA
Фирменное наименование: LINK-PP
Сертификация: UL,ISO,ROHS,REACH
Model Number: NE8FBV-C5-LED1-S
Условия оплаты & доставки
Minimum Order Quantity: Free Samples Available
Цена: обсуждаемый
Packaging Details: Tray
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Gender: |
Female Jack |
Part Number: |
NE8FBV-C5-LED1-S |
PoE: |
up to 100 W |
LED light‑pipes: |
2 |
Mounting: |
Vertical PCB layout |
Compliant: |
CAT5e |
Operating Range: |
–30 °C to +80 °C |
Latch Lock: |
Approve |
Gender: |
Female Jack |
Part Number: |
NE8FBV-C5-LED1-S |
PoE: |
up to 100 W |
LED light‑pipes: |
2 |
Mounting: |
Vertical PCB layout |
Compliant: |
CAT5e |
Operating Range: |
–30 °C to +80 °C |
Latch Lock: |
Approve |

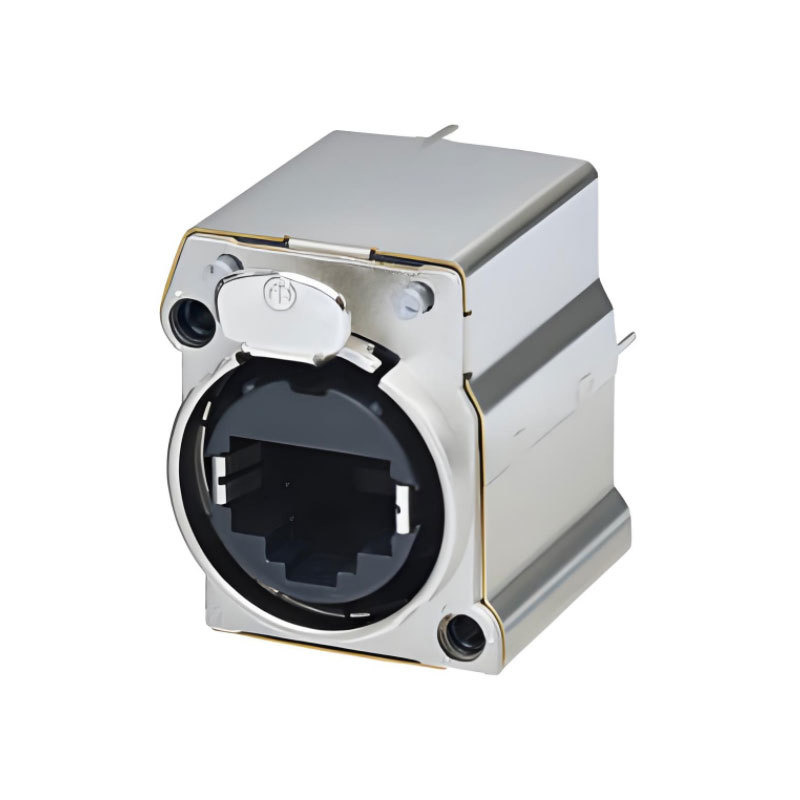

РазъемСпецификация представляет собой прочный вертикальный разъем RJ45 для печатной платы разработанный специально для профессиональных сетевых приложений в области аудио, видео и освещения. Этот разъем типа «гнездо» разработан в соответствии со стандартными размерами панелей (например, для XLR и разъемов 1/4 дюйма), обеспечивая компактность, повышенную прочность и надежную фиксацию.
Этот разъем с рейтингом CAT5e включает в себя две встроенные световодные трубки для индикаторов SMD-LED, экранированную конструкциюи механизм фиксации защелкойдля надежного соединения. Он поддерживает PoE Type 4 Class 8 (100 Вт)в соответствии с IEEE 802.3bt, что делает его идеальным для высокомощных Ethernet-приложений.
Примечание: Этот разъем несовместим с кабелями CAT6 NE8MC6-MO и NKE6S*.
| . | Характеристики NE8FBV-C5-LED1-S: |
|---|---|
| Категория | Спецификация |
| Код продукта | NE8FBV-C5-LED1-S |
| Тип разъема | RJ45, гнездо |
| Тип монтажа | Вертикальный монтаж на печатную плату (задний монтаж) |
| Вырез на панели | B-Series (макс. толщина панели: 3 мм) |
| Экранирование | Да |
| Световодные трубки | 2x (для SMD-светодиодов) – Рекомендуемая высота светодиода: 0,75 мм |
| Поддержка PoE | IEEE 802.3bt Type 4 Class 8 (до 100 Вт) |
| Передача данных | Соответствует CAT5e (ISO/IEC 11801 и TIA/EIA 568A/B) |
| Номинальное напряжение | ≤ 57 В |
| Номинальный ток | 1,5 А на контакт |
| Сопротивление контакта | < 50 мΩ |
| Диэлектрическая прочность | 1 кВ постоянного тока |
| Сопротивление изоляции | > 0,5 GΩ |
| Диапазон частот | 1–100 МГц |
| Усилие вставки/извлечения | ≤ 20 Н |
| Циклы сопряжения | > 1000 |
| Механизм фиксации | Защелка |
| Покрытие контактов | 0,2 µм золото поверх никеля |
| Материал контакта | Бронза (CuSn8) |
| Материал корпуса | PBT G202G30 |
| Фиксирующий элемент | Никелированный |
| Диапазон температур | -30 °C to +80 °C |
| Рейтинг воспламеняемости | UL 94 V-0 |
| Паяемость | Соответствует IEC 68-2-20 |
ISO/IEC 11801-1:2017, IEC 60603-7-3, серия IEC 60512 Техническое описание NE8FBV-C5-LED1-S:Если вам нужна дополнительная информация о NE8FBV-C5-LED1-S, пожалуйста, не стесняйтесь
.
◆ ◆ Установки Pro Audio/Video
◆ Сети управления сценическим освещением
◆ Промышленный Ethernet
◆ Медиа- и вещательные системы
