634008149821 Защищенный 8P8C RJ45 Jack Работающий в пределах от -40 °C до +85 °C

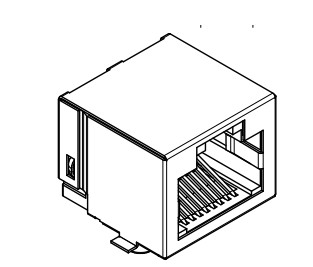

Обзор модульного разъема 634008149821 8P8C

1Тип и установка:Это модульный разъем серии WR-MJ с 8 позициями и 8 контактами (8P8C), предназначенный для применения технологии поверхностного монтажа (SMT) и имеет горизонтальную ориентацию с конфигурацией вкладки.

2Защита от электромагнитных помех:634008149821 представляет собой защищенный разъем, который защищает от EMI, обеспечивая целостность сигнала в высокоскоростных приложениях передачи данных, таких как Ethernet.

3Производительность и долговечность:

• Циклы спаривания:Предназначен для эксплуатационного срока службы 500 циклов спаривания для надежной подключенности в течение длительного использования.
• Диапазон температуры:Общий диапазон температуры работы составляет от -40°C до +85°C, подходящий для различных условий окружающей среды в электронном оборудовании.

4Электрические характеристики:

• Номинальный ток и напряжение:Номинальный ток 1,5 ампера и рабочее напряжение 120 вольт (AC).
• Выдерживать напряжение:Выдерживает напряжение 1000 вольт (AC) в течение 60 секунд без сбоев.
• Контактное сопротивление:Максимальное сопротивление контакта 20 миллиомм для низкой потери сигнала и эффективной передачи мощности.
• Сопротивление изоляции:Минимальное изоляционное сопротивление 500 мегаомм при испытании при 500 вольтах (DC) для предотвращения утечки тока между проводящими частями.

5Материалы:

• Оборудование изолятора:Изготовлен из PA9T (полямидной термопластики высокой производительности) с температурой воспламеняемости UL94 V-0.
• Контакты:Изготовлен из медного сплава для высокой проводимости и механической прочности, выборочно покрыт золотом для отличной коррозионной стойкости и низкой контактной стойкости.
• Защита:Изготовлен из латуни и покрыт никелем для эффективной защиты от EMI и хорошей сварной способности.

6. Соблюдение требований экологических и нормативных требований:

• Соответствует требованиям RoHS:Не содержит определенных опасных материалов.
• Соответствует REACH:Соответствует правилам REACH.
• Одобрение UL:Соответствие признанным стандартам безопасности.

7Применение:Подходит для широкого спектра приложений, требующих надежной Ethernet или другой подключенности данных, включая сетевое оборудование, телекоммуникационные устройства, промышленное управление,и потребительской электроники.

634008149821 - Рекомендуемая схема земельного участка:
