Детали продукта
Место происхождения: Китай
Фирменное наименование: LINK-PP
Сертификация: RoHS & REACH Compliant
Номер модели: 74942302
Условия оплаты & доставки
Количество мин заказа: 10 шт.
Цена: $0.7-$1.5
Упаковывая детали: лента и катушка
Время доставки: 2 недели
Условия оплаты: L/C, D/A, D/P, Western Union
Поставка способности: 6000000/месяц
Порты: |
2 Порты |
Номер части: |
74942302 |
Изоляционное напряжение: |
4300VDC (1min, первичный до вторичного) |
Рабочее напряжение: |
До 1000 ВДС |
Соотношение поворотов: |
1:1 |
Операционная температура: |
-40°C ~ 125°C |
Порты: |
2 Порты |
Номер части: |
74942302 |
Изоляционное напряжение: |
4300VDC (1min, первичный до вторичного) |
Рабочее напряжение: |
До 1000 ВДС |
Соотношение поворотов: |
1:1 |
Операционная температура: |
-40°C ~ 125°C |
| Категория | Спецификация |
|---|---|
| Номер части | 74942302 |
| Серия | WE-BMS |

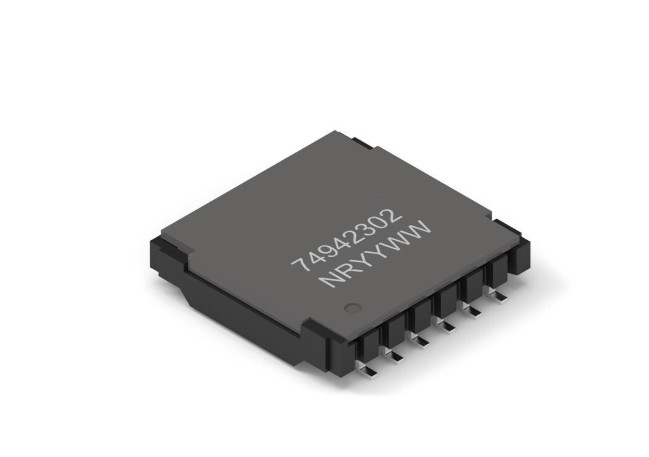

| Тип трансформатора | Трансформатор SMT для систем управления батареями |
| Тип установки | Поверхностная установка (SMT) |
| Операционная температура | от -40°C до +125°C |
| Условия хранения | < 40°C; < 75% RH (в оригинальной упаковке) |
| Чувствительность к влаге | MSL 1 |
| Индуктивность (L) | 150 μH (мин) до 450 μH (макс) @ 100 kHz, 100 mV |
| Индуктивность утечки | 0.5 μH (максимум) @ 100 кГц, 100 мВ |
| Потеря вставки (IL) | -0,25 дБ (максимум) @ 4 МГц |
| Убытки от возврата (RL) | -20 дБ (мин) @ 4 МГц, 100 Ом |
| CMRR (110 МГц) | -35 дБ (мин) |
| CMRR (10 ‰ 1000 МГц) | -20 дБ (мин) |
| Рабочее напряжение | 1000 В постоянного тока |
| Изоляционное напряжение | 4300 В постоянного тока (1 мин), 3100 В постоянного тока (1 мин) |
| Пропускная способность | 10 мм (мин) |
| Дистанция ползания | 10 мм (мин) |
| Сопротивление постоянного тока (сторона трансформатора) | 450 мΩ (максимум) |
| Сопротивление постоянного тока (CMC) | 850 мΩ (максимум) |
| Размеры (L × W × H) | 15.10 мм × 15,40 мм × 3,45 мм (± 0,25 мм) |
| Базовый материал | DAP WH-9100, UL 94V-0, CTI 0 |
| Материал обложки | LCP E4008, UL 94V-0, CTI 3 |
| Материал из проволоки | FIW-6 |
| Сертификации | Соответствует требованиям RoHS (2011/65/EU & 2015/863), REACH ((EC 1907/2006), AEC-Q200 класс 1 |
| Заявления | Системы управления аккумуляторами (BMS), системы хранения энергии, бесперебойные источники питания (UPS), электровелосипеды, электроскотеры, изоляция промышленных интерфейсов |
| Опаковка | Лента и катушка |
Не стесняйтесь.свяжитесь с намиfили более подробную информацию.
