Детали продукта
Место происхождения: Китай
Фирменное наименование: LINK-PP
Сертификация: UL,ISO,ROHS,REACH
Номер модели: 74941503
Условия оплаты & доставки
Количество мин заказа: 10 PCS
Цена: обсуждаемый
Упаковывая детали: Лента и катушка
Время доставки: 2 недели
Условия оплаты: TT, NET30/60/90 дней, Western Union
Поставка способности: 500K/Month
Статус: |
Активный |
Номер части: |
74941503 |
Усиленное напряжение тока изоляции: |
4500В переменной |
Порты: |
1 |
Операционная температура: |
-40 °C до +125 °C |
Гора: |
SMT |
Статус: |
Активный |
Номер части: |
74941503 |
Усиленное напряжение тока изоляции: |
4500В переменной |
Порты: |
1 |
Операционная температура: |
-40 °C до +125 °C |
Гора: |
SMT |

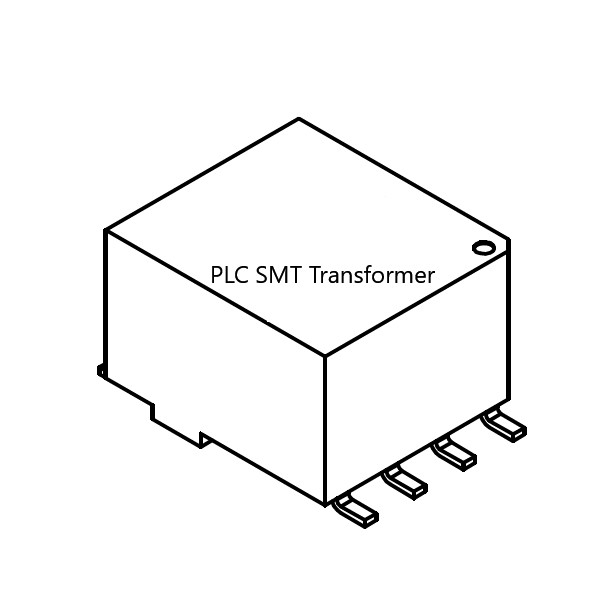

●Тип продукции: Трансформатор Ethernet для связи Ethernet/Power Line
● Соотношение поворотов:1:4:3(толерантность ± 3%)
● Установка:Поверхностная установка (SMT)
● Операционная температура:от -40°C до +125°C(промышленный/автомобильный класс)
● Высокая изоляция:4500 VAC(1 мин, от первичного до вторичного)
● Пакет:8-прикосновная SMTкомпактный дизайн
● Соответствие: Соответствует требованиям RoHS и REACH
| Недвижимость | Условия испытания | Стоимость | Единица | Толерантность |
|---|---|---|---|---|
| Индуктивность (L) | 2 МГц/100 мВ (прицепы 1-4) | 20 | μH | минуты. |
| Индуктивность утечки (Ls) | 2 МГц/100 мВ | 0.05 | μH | Макс. |
| Коэффициент поворотов (n) | N3:N1:N2 | 1:4:3 | - | ± 3% |
| Испытательное напряжение изоляции (Вт) | 1 минуту. | 4500 | V (AC) | минуты. |
| Сопротивление изоляции (Rso) | - | 10 | MΩ | минуты. |
| Сопротивление постоянного тока 1 (R?? 1) | Пин 2-3 (короткий пин 5-8) | 85 | mΩ | Макс. |
| Сопротивление постоянного тока 2 (R?? 2) | Пин 1-4 | 20 | mΩ | Макс. |
| Сопротивление постоянного тока 3 (R?? 3) | Пин 5-8 | 70 | mΩ | Макс. |
Примечания:
1. Сцепления с булавками имеют решающее значение для измерения сопротивления
2Толерантность соотношения поворотов ± 3%
| Параметр | Спецификация |
|---|---|
| Операционная температура | от -40°C до +125°C |
| Условия хранения | < 40°C; < 75% RH (в оригинальной упаковке) |
| Уровень чувствительности к влаге (MSL) | 1 |
| Условия испытания | +20°C, 33% RH (если не указано) |
| Стандартный | Статус соответствия |
|---|---|
| Одобрение RoHS | Соответствие требованиям [2011/65/ЕС & 2015/863] |
| Одобрение REACH | Соответствует или декларируется [ (EC) No 1907/2006] |
