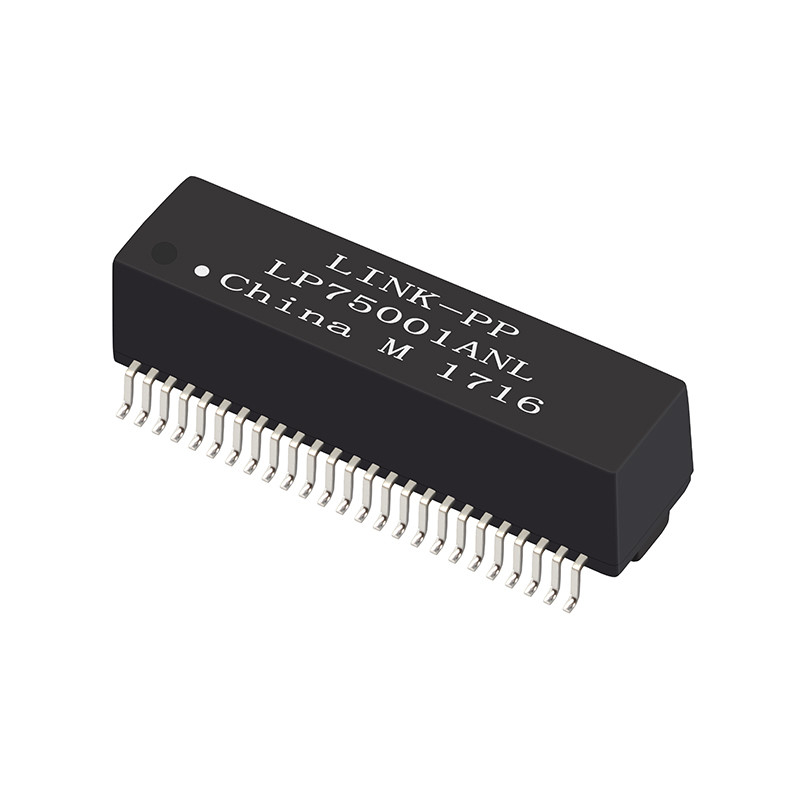

2.5G BASE-T Модули трансформатора Ethernet с двумя портами LP75001ANL

Модуль трансформатора LP75001ANL Обзор:

LP75001ANL представляет собой модуль трансформатора Ethernet с двумя портами, предназначенный для поддержки скоростей передачи данных 2.5G BASE-T. Он полностью соответствует стандартам IEEE 802.3 и поставляется в пакете для поверхностной установки.что делает его идеальным для современных сетевых систем, включая настройки LAN-on-Motherboard (LOM), узлы, коммутаторы и многое другое.

Ключевые особенности:

1. Поддерживает высокую скорость передачи данных 2.5G BASE-T.
2. Модуль LAN Transformer оснащен конфигурацией с двумя портами.
3. Обладает открытой конструкцией с размерами 1,1 дюйма (L) x 0,441 дюйма (W) x 0,338 дюйма (H).
4. -40°C до +85°C широкая рабочая температура.
5. Предлагает высокое изоляционное напряжение 1500Vrms, обеспечивающее отличную электрическую изоляцию и безопасность.
6. LP75001ANL соответствует требованиям RoHS и REACH.
7. Сертификация UL (номер файла E484635), обеспечивающая соблюдение высоких стандартов безопасности и качества.

Электрические характеристики @25°C:

• Отношение поворотов (первичное)): 1CT:1CT ± 5%
• Индуктивность (OCL): 160μH Min @ 100KHz, 100mV
• Потеря вставки: -1,2 дБ Макс (1-125 МГц)
• Возвратные потери: -18 дБ минус (1-40 МГц), -12 дБ минус (40-80 МГц), -10 дБ минус (125 МГц)
• Прослушивание: -40 дБ минус (30 МГц), -35 дБ минус (60 МГц), -30 дБ минус (80 МГц)
• Отказ от общего режима: -35 дБ минус (30 МГц), -30 дБ минус (100 МГц), -25 дБ минус (125 МГц)

Применение:

• Сетевое оборудование: Идеально подходит для использования в коммутаторах, маршрутизаторах и другом сетевом оборудовании.
• Промышленные и коммерческие системы: Подходит для систем автоматизации, систем безопасности и других промышленных приложений.
• Окружающая среда SOHO (Small Office/Home Office): Идеально подходит для устройств, таких как ADSL-модемы и другие малые сетевые инфраструктуры.
• Встроенные системы: может быть интегрирован в различные встроенные приложения для надежной сетевой подключенности.

Подробная информация о упаковке:

• Пакет: лента и катушка
• ППК: 350 шт. на катушку
• Размер коробки: 37 см х 37 см х 25 см
• Количество на коробку: 1400 шт.
• Валовая масса на коробку: 7 кг
• Чистая масса за штуку: 0,005 кг
