Детали продукта
Место происхождения: Китай
Фирменное наименование: LINK-PP
Сертификация: UL,ISO,ROHS,REACH

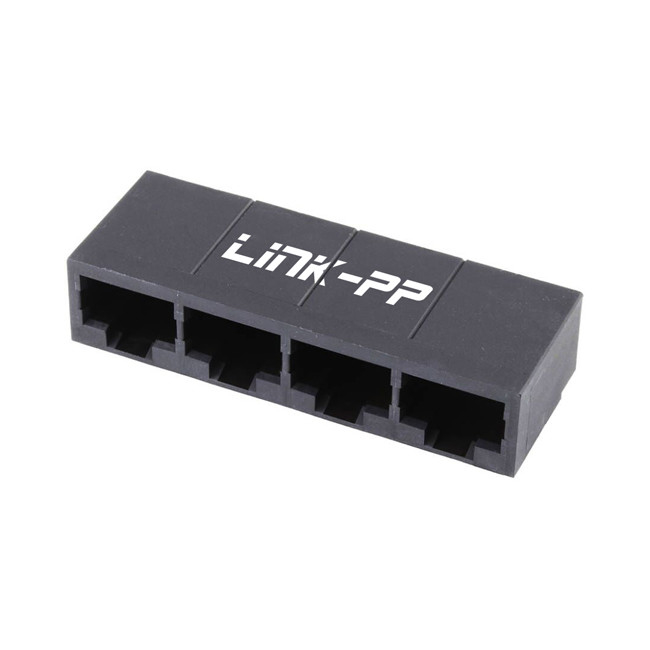

Номер модели: 43223-8140
Условия оплаты & доставки
Количество мин заказа: 50/500/1000
Цена: $0.09-$3.85
Упаковывая детали: Поднос
Время доставки: Запасы
Условия оплаты: TT, дни NET30/60/90
Поставка способности: 4200K-PCS/Month
Категория: |
Модульные разъемы и розетки |
Магнитный: |
Без |
Количество портов: |
1х4 порты |
Количество положений/контактов: |
8P8C |
Категория представления: |
Кот 3 |
ПОЭ: |
Никаких |
Категория: |
Модульные разъемы и розетки |
Магнитный: |
Без |
Количество портов: |
1х4 порты |
Количество положений/контактов: |
8P8C |
Категория представления: |
Кот 3 |
ПОЭ: |
Никаких |
| ПродуктКатегория |
Модульные разъемы и розетки |
|---|---|
| Конфигурация порта |
1х4 |
| Светопроводы / светодиоды | Никаких |
| Позиции / загруженные контакты | 8/8 |
| Ориентация | Правый угол (боковой вход) |
| Стиль интерфейса завершения | Через дыру |
| Способность свободного от свинца процесса | Волна |
| ПоЭ | Никаких |
| Джек Хайт | 12.83 мм |
| ПКБ-локатор | Да, да. |
| Удержание ПХБ | Да, да. |
| Толщина ПКБ - рекомендуется | 1.57 мм |
| Интерфейс "Пич - спаривание" | 10,02 мм |
| Пич - интерфейс окончания | 1.27 мм |
| Ток - максимальный на контакт | 1.5А |
| Защищенный | Нет, нет. |
| Напряжение - максимальное | 150 Вт переменного тока (RMS) |
| Материал - металл | Фосфор бронза |
| Материал - обшивка | Золото |
| Материал - завершение покрытия | Олова |
| Материал - смола | Термопластика высокой температуры |
| Цвет - смола | Черный |
| Прочность | Максимально 500 циклов спаривания |
| Диапазон рабочей температуры | -40° до +85°C |
| Возгораемость | 94В-0 |
МЕХАНИЧЕСКИЕ ПРИМЕЧАНИЯ к устройству 43223-8140 8P8C:
|
Описание |
Условия испытания |
Требование |
|
Сила соединителя |
Мате соединитель на скорости |
22 Н (5 фунтов стерлингов) |
|
Прочность |
Мате-коннекторы до 500 циклов на |
Максимально 10 миллиоммов |
|
Вибрация |
Подключатели и вибрируют |
Максимально 10 миллиоммов |
|
Сила удержания розетки |
Применить осевую силу вытягивания на розетке в |
89 Н (20 фунтов) |
|
Силы разделения ПХБ |
Применить перпендикулярную нагрузку на розетку на |
4.5 Н (1 фунт) |
ПКБ-локатор:Помогает точно определить местоположение разъема модуля на ПКБ, обеспечивая правильное выравнивание штифтов с блоками ПКБ.
Удержание ПХБ:Удостоверяет, что разъем модуля прочно прикреплен к ПКБ, чтобы предотвратить движение во время обработки, сварки или работы.
1) Материал:
ОКУС: Стеклянный нейлон, UL94V-0, ЦЕЛЬ: ЧЕРНЫЙ
ИЗОЛАТОР: Стеклянный нейлон, UL94V-0, ЦЕЛЬ: ЧЕРНЫЙ
Терминалы: фосфор бронза: .012/ 0,30 толщиной
2) Для 6 микросхемов расстояние между центральной линией и центральной линией составляет.448/ 11.38,
Для 8 круговых зажимов расстояние между центральной линией и центральной линией составляет.550/13.97.
