Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: LINK-PP
Сертификация: UL,RoHS,Reach,ISO
Номер модели: HC-027
Условия оплаты & доставки
Количество мин заказа: 1400 штук
Цена: $0.06-$1.5
Упаковывая детали: Лента и катушка: 1400 штук / катушка, 7000 штук / картон
Время доставки: Около 1-2 недель
Условия оплаты: TT, дни NET30/60/90
Поставка способности: 6KK / месяц
Номер части: |
HC-027 |
Номер порта: |
Единый порт |
Пины No.: |
12 |
Коэффициент данных: |
10/100Base-T |
Механический пакет: |
СМД |
Операционная температура: |
0°C~80°C |
Длина: |
8.4mm |
Ширина: |
9.47 мм |
Высота: |
2.2 мм |
Тангаж Pin: |
1.27mm |
Номер части: |
HC-027 |
Номер порта: |
Единый порт |
Пины No.: |
12 |
Коэффициент данных: |
10/100Base-T |
Механический пакет: |
СМД |
Операционная температура: |
0°C~80°C |
Длина: |
8.4mm |
Ширина: |
9.47 мм |
Высота: |
2.2 мм |
Тангаж Pin: |
1.27mm |

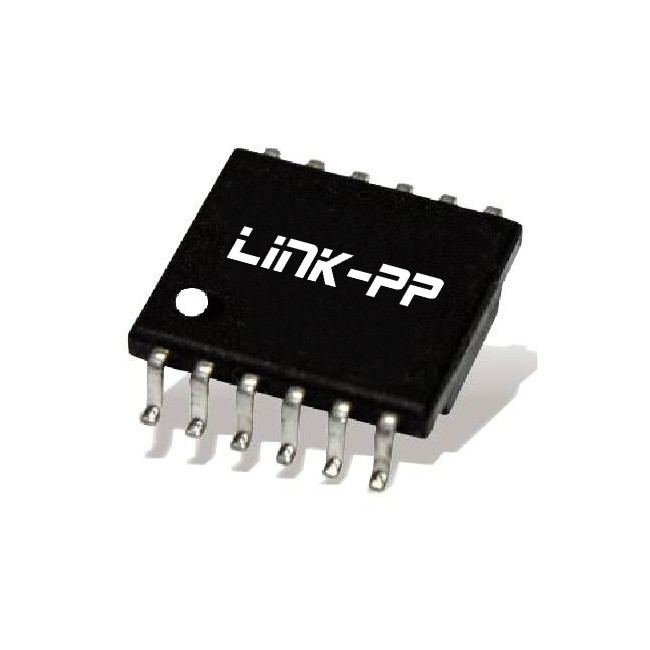

1Высокопроизводительный трансформатор Ethernet, предназначенный для приложений 10/100Base-T.
2HC-027 полностью соответствует требованиям RoHS, что гарантирует, что он свободен от опасных материалов.
3Трансформатор не содержит материалов, запрещенных в СС-00259.
4. RoHS пик сварки 260°C в течение 3 ~ 5 секунд.
5. Разработан для удовлетворения требований инфракрасного (IR) рефлюма сварки, обеспечивая долговечность и надежность во время производства.
6. Соответствует спецификациям IEEE 802.3, обеспечивая стабильную производительность в сетевых приложениях.
7Его компактные размеры и надежная конструкция делают его подходящим для различных современных промышленных и коммерческих сетевых систем.
|
Тип |
Балансовая низкая проходная 100Ω импеданс |
|
Отношение поворотов ((±5%) |
TX/RX = 1CT:1CT |
|
Потеря вставки |
-1,1 дБ MIN @ 0,1 ~ 125 МГц |
|
Возвратные потери |
-16 дБ MIN @ 1 ~ 40 МГц -10+20*log10 (f/80MHz) dB MIN @ 40~100 MHz |
|
Соотношение отторжения общего режима |
-42 dB MIN @ 2 MHz -15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz |
|
Переговоры |
-50 дБ MIN @ 1 МГц
-50+22*log10 ((f/10MHz) dB MIN @ 10~100 MHz
|
|
OCL |
350uH MIN. ((100KHz,100mV) |
|
Св/св |
25 pF Max. ((100KHz,100mV) |
|
DCR |
1-2 и 5-6 ПИН: 1,0 Ω Макс.. 7-8 и 11-12 ПИН: 1,5 Ω Макс. |
| СУВОД ПИН Поверхностное покрытие | Sn Толщина 5 мкм мин. |
|
Испытание гипота |
1500ВАК (60s / 10mA) |
| Рабочая температура | от 0°C до +80°C |
| MSL | 2 |
HC-027 Классификация Профили обратного потока:
| Характеристика профиля | Сборка без свинца | |
| Средняя ставка роста (от TL до TP) | 3°C / секунда Макс. | |
| Предварительная нагревка Температура Min. (((Ts min.) Температура максимум. Время (минут до максимума) (т) |
150 °C 200 °C 60-180 секунд |
|
| Ts max. до TL Уровень повышения |
3°C / секунда Макс. | |
| Время, поддерживаемое выше Температура (TL) Время (tL) |
217 °C 60-150 секунд |
|
| Пиковая температура (Tp) Время в пределах 5 °C от фактической пиковой температуры. |
260 +0 / -5 °C От 3 до 5 секунд |
250 +0 / -5 °C От 20 до 40 секунд |
| Спускающийся | 6°C / секунда Макс. | |
| Время от 25 °C до пиковой температуры | Максимально 8 минут. | |
