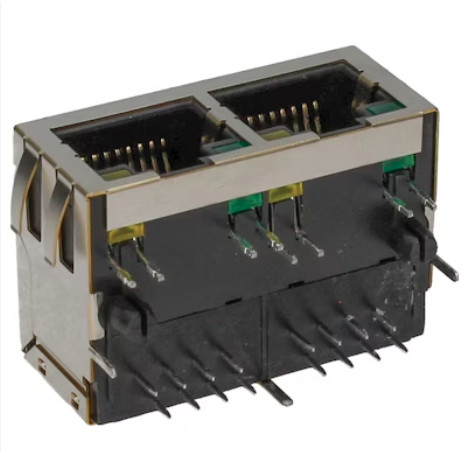

62F-1201YGD2NL 1X2 RJ45 соединитель с магнитной базой TX 10/100

100Base-Filter 1x2 Tab-Down Jack 62F-1201YGD2NL

Обзор соединителя 2F-1201YGD2NL RJ45:

62F-1201YGD2NL представляет собой высокопроизводительный разъем RJ45, оснащенный разъемом 1x2 с встроенными магнитными компонентами 10/100 Base-TX.Этот женский разъем предназначен для технологии проходного отверстия (THT) и обеспечивает надежные и надежные соединения для различных сетевых приложений.

Особенности:

Спецификации соединителя 1X2 RJ45:

1.Физические характеристики:

• Направление: 90°
• Тип соединения: PCB THT (технология проходки через отверстие)
• Защита: Да
• Тип блокировки: замок с замком
• Высота: 13,6 мм
• Категория сети: CAT 5
• Количество портов: 2
• Количество позиций/контактов: 8P8C
• Светодиоды: зеленый слева, желтый справа
• Контактная покрытие: 6 микро-дюймов золота в зоне контакта
• Материал корпуса: термопластик UL94V-0
• Контактный/щитовый материал: медный сплав
• Покрытие щитом: никель

2.Электрические характеристики (при 25°C):

• Соотношение поворотов (± 2%): TX=1CT:1CT, RX=1CT:1CT
• Индуктивность (100KHz/0.1V @ 8mA): 350μH MIN
• Потеря вставки (dB TYP): -1,2dB (0,3-100MHz)
• Потеря возврата (dB TYP):
  • -18 дБ (1-10 МГц)
  • -16 дБ (30 МГц)
  • -12 дБ (60-80 МГц)
• Переговоры (dB TYP):
  • -40 дБ (1-10 МГц)
  • -35 дБ (30-60 МГц)
  • -30 дБ (60-100 МГц)
• CMR (dB TYP):
  • -30 дБ (1-50 МГц)
  • -20 дБ (50-130 МГц)
• Высокая мощность: 1500 Vrms MIN
• Операционная температура: от 0°C до +70°C
• Соответствие требованиям RoHS: Да

62F-1201YGD2NL Механические:

62F-1201YGD2NL Схема:

Примечания:

1Этот разъем поддерживает различные приложения, включая SOHO (модемы ADSL), LAN-on-Motherboard (LOM), хабы и коммутаторы.

2Соответствие спецификациям IEEE 802.3.

3Изготовлен из высококачественных материалов, включая термопластичный корпус UL94V-0, контакты из медного сплава и никелевую щитовую покрытие.

4Рекомендуемая температура кончика волновой сварки не более 265°C в течение 5 секунд.
