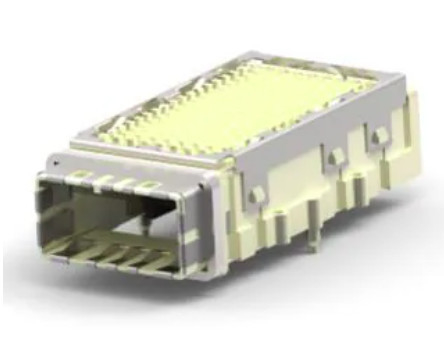

Сборка приемника CXP 2149157-1 125Gb/s Max с теплоотводом

Ключевые характеристики 2149157-1 125Gb/s Cage Assembly

• Стандартный интерфейс CXP соответствует стандартам InfiniBand CXP 12x QDR и IEEE 100 Gbps Ethernet

• Предоставляет 12 каналов с скоростью передачи данных 12,5 Гбит / с для 150 Гбит / с общей пропускной способности в однокомпонентной прессовой установке

• Улучшенный отпечаток (EF), отпечаток с двумя источниками предлагает уменьшенный перекрестный разговор

• Предварительно смонтированный (однокомпонентный) соединитель и клетчатая сборка обеспечивают одноступенчатое размещение на доске

• прокладки EMI на отверстии рамки и пружины EMI для удержания контейнера.

• Клетки CXP могут устанавливаться из живота в живот (могут устанавливаться с обеих сторон доски)

• Предложение включает в себя несколько вариантов теплоотвода, световой трубы и EMI / пылевой розетки, чтобы соответствовать приложениям клиентов

Технические характеристики:

2149157-1 CXP Для клеточных применений:

• Карты контроллеров и серверы
• Сетевые коммутаторы
• Маршрутизаторы
• Прямое соединение (DAS)
• Сети, подключенные к хранилищу (SAN)
• Сетевое хранилище (NAS)
• Устройства хранения

Примечания:

1. Соединители предназначены для работы в температурном диапазоне от -40° до 85°C.
2. Сборка приемника CXP специально сконфигурирована для продуктов, используемых в индустрии связи. НЕ используется для приложений периферийных компонентов для взаимосвязи (PCI).
3. Оборудование соединителя и курицы (части, удерживающие контакты соответствующих штифтов) из формованного термопластика UL 94-V-0.Все соответствующие контакты штифтов в разъеме изготовлены из медного сплава, покрытого никелем; покрытый оловом на проводах и покрытый золотом или эквивалентом золота на области интерфейса.
4. Длительное воздействие ультрафиолетового света может ухудшить химический состав, используемый в соединительном материале.
5. Коннекторная сборка должна оставаться в контейнере до тех пор, пока она не будет готова к использованию, чтобы предотвратить деформацию контактов с соответствующими булавками и крепежных столбов.Сборки соединителей следует использовать в первую очередь в, в первую очередь, чтобы избежать загрязнения хранилища, которое может негативно повлиять на производительность.
