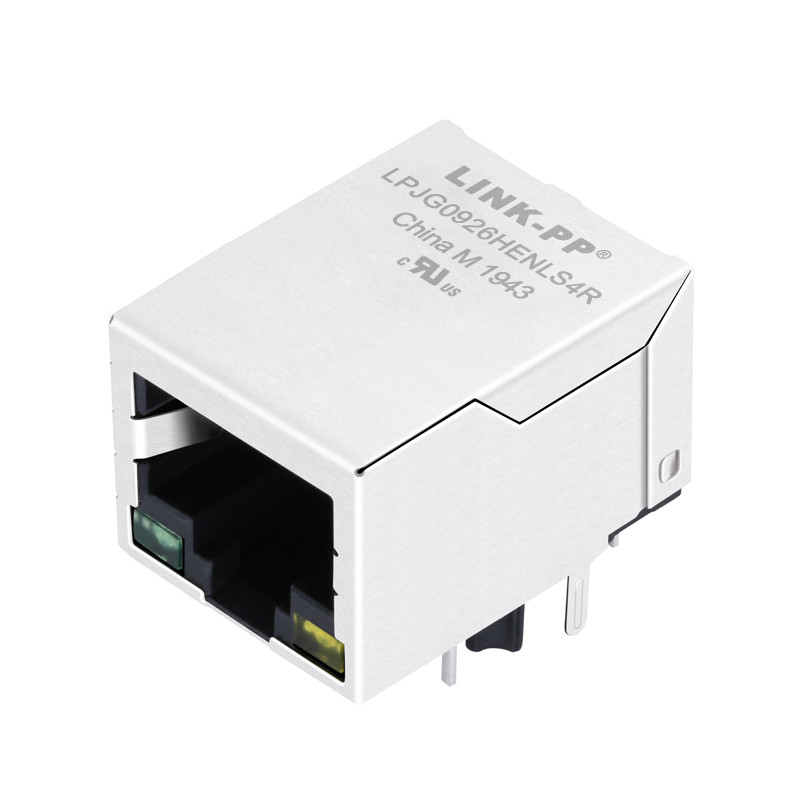

LPJG0926HENLS4R PoE+ RJ45 соединитель с через отверстие обратным потоком

Описание обратного потока через отверстие LINK-PP:

Коннекторы LINK-PP RJ45 с интегрированной магнитной системой обеспечивают отличную производительность и защиту от EMI для интерфейсов Ethernet.Эти разъемы RJ45 Ethernet предлагают скорости производительности 10/100/1000BaseT до 10 Гбит с возможностями PoE/PoE+ или без нихМногочисленные конфигурации портов 1xN и 2xN и расширенный диапазон температур работы от -40°C до +85°C делают разъемы LINK-PP RJ45 подходящими для промышленного использования.Серия 0926 интегрированный магнит RJ45 обеспечивает THT штифты для волны и обратного потока сваркиСреди них LPJG0926HENLS4R использует технологию Through-Hole Reflow:

• 1. С термопластичным PA46 + 30% G.F корпусный материал с высокой температурой плавления и низкой влагопоглощением;
• 2. при максимальной температуре обратного потока 250°C в течение 5 секунд, обеспечивая оптимальную производительность сварки;
• 3. С штифтами длиной 2,40 мм от поверхности печатного листа LPJG0926HENLS4R обеспечивает оптимальную эффективность сварки.
• LINK-PP's LPJG0926HENLS4R avoids the problem that soldering points that are more than 1 mm away from the outer edge of RJ45 will not be soldered correctly because the reflow heat does not completely melt the solder paste;
• 4. LPJG0926HENLS4R также имеет более высокую механическую стабильность, чем сопоставимые продукты RJ45, из-за чрезвычайно высокого противостояния, что позволяет улучшить воздушный поток и достаточное пространство для пасты для сварки;
• 5. LINK-PP использует высоковязкую пасту для сварки в применении сварки через отверстие (THR).

Электрическая спецификацияFIКАТИОНЫ @ 25°C:

IR рефлюкс:

Прегрев:

Температура ((Ta-Tb):150-200°C

Время ((t1-t2):60-180s

Температура хранения:217°C

Время: 60-150 лет

Максимальная температура ((Tp):250 ((+0/-5°C)

Максимальное время (Tp): 5 с

Средняя скорость:3°C/S Max

Средняя скорость охлаждения:6°C/S Макс.

От 25°С до выхода из печи: 6 минут Макс.
