Трансформаторы порта 1000BASE-T квадрацикла H6400NL H6400NLT дискретные магнитные

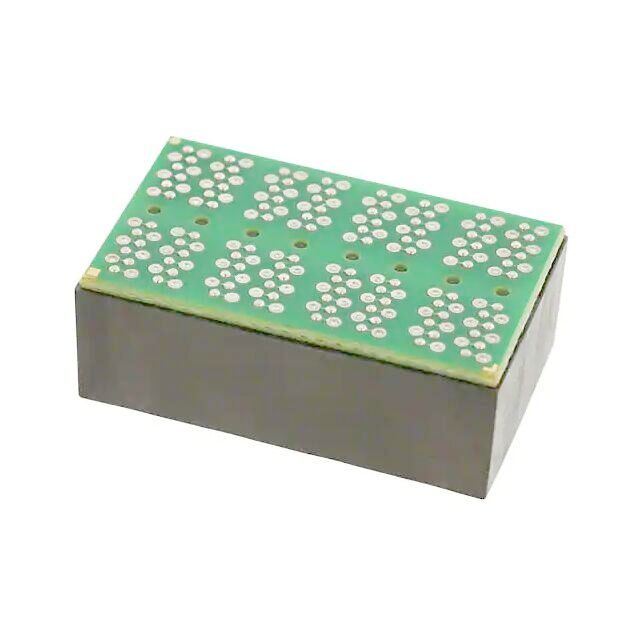

H6400NL/H6400NLT Quad Port 1000BASE-T Ethernet трансформатор

Обзор продукта:

H6400NL и H6400NLT являются высокопроизводительными Quad Port 1000BASE-T Ethernet трансформаторами, предназначенными для передовых сетевых приложений, требующих превосходной целостности сигнала и надежной подачи энергии.Эти LAN-трансформаторы имеют конструкцию открытой рамы в пакете BGA (Bump Grid Array), оптимизированный для передачи данных 1000BASE-T. Разработанный для полной соответствия стандартам IEEE 802.3 для приложений Gigabit Ethernet,Серия H6400NL/H6400NLT обеспечивает исключительные электромагнитные характеристики с тщательно контролируемой потерей вставкиЭти трансформаторы обеспечивают отличное отторжение общего режима и поддерживают качество сигнала даже в электрически шумной среде.что делает их идеальными для центров обработки данных, сетевого оборудования и промышленных приложений Ethernet.

Подробная информация:

Ключевые особенности и преимущества:

• Конфигурация четырех портов:Поддерживает четыре независимых канала 1000BASE-T Ethernet в одном компактном пакете.
• Поддержка питания через Ethernet (PoE):4PAIR PoE 70W с постоянным током 600mA @ 57V.
• Высокая изоляция:минимум 1500 VRMS между входом и выходом для повышения безопасности и целостности сигнала.
• Пакет массива BGA Bump Grid:Пространственно эффективный дизайн с размерами 28,45 мм х 17,27 мм х 11,18 мм.
• Соответствует требованиям RoHS-6:Экологически чистый дизайн, соответствующий последним нормативным требованиям.
• Строительство открытого каркаса:Оптимизировано для тепловых характеристик и надежности.
• Коммерческий температурный диапазон:Работает от 0°C до 70°C для универсальных вариантов применения.
• Высокая OCL (индуктивность открытой цепи):350μH минимум (со стороны медиа) и 120μH минимум (со стороны линии) для превосходного качества сигнала.
• Низкое сопротивление постоянного токаМаксимальный объем 65 Ом (1/2 обмотка) с максимальным дисбалансом ±0,065 Ом для эффективной обработки энергии.
• Оптимизированная потеря возврата:-16 дБ минимум (1-40 МГц) и -10+20*LOG ((f/80 МГц) дБ минимум (40-100 МГц).

H6400NL/H6400NLT Лист данных

Механические:

Схема:
