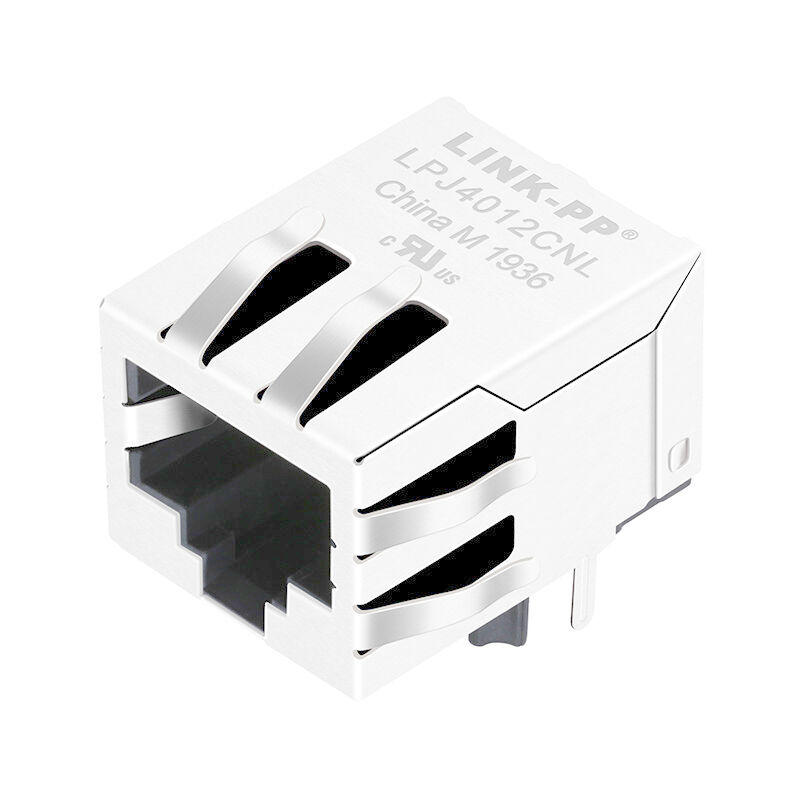

5-2301994-4 Промышленный магнитный разъем RJ45 с интегрированным магнитом

Name: 5-2301994-4 Промышленный магнитный разъем RJ45 с интегрированным магнитом
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: 5-2301994-4 ((LPJ4012CNL)
Price: 0.09 USD
Availability: InStock

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: LINK-PP

Сертификация: UL,ROHS,Reach,ISO

Номер модели: 5-2301994-4 ((LPJ4012CNL)

Условия оплаты & доставки

Количество мин заказа: Свободные образцы доступные

Цена: $0.09-$1.85

Упаковывая детали: 50PCS/Tray, 1200pcs/Carton

Время доставки: Запас

Условия оплаты: TT, дни NET30/60/90

Поставка способности: 250000-320000/Month

Получите самую лучшую цену

Детали продукта

Характер продукции

Выделить:
                                                                                                                                                                                                            5-2301994-4, Магнитный провод Industrial RJ45 100 Мбит/с, 5-2301994-4 однопортовый разъем RJ45


Тип:	Одиночный гаван соединитель RJ45	Гаван конфигурация матрицы:	1 x 1
Коэффициент данных:	10/100 Mb/s	Защищенный:	Да, да.
Ориентация держателя PCB:	Прямой угол	Оценка воспламеняемости UL:	UL 94V-0
Категория представления:	Кот 5

Тип:	Одиночный гаван соединитель RJ45
Гаван конфигурация матрицы:	1 x 1
Коэффициент данных:	10/100 Mb/s
Защищенный:	Да, да.
Ориентация держателя PCB:	Прямой угол
Оценка воспламеняемости UL:	UL 94V-0
Категория представления:	Кот 5

5-2301994-4 Промышленный магнитный разъем RJ45 с интегрированным магнитом

Особенности соединителя RJ45 с однопортом 5-2301994-4:

1. Особенности типа продукта

Модульный интерфейс разъема и розетки: RJ45 с встроенным магнитом
Модульный стиль соединителя: Jack
Варианты заземления: заземление ПКБ и панелей
Коннектор и контактные конечные точки к: печатная плата

2. Конфигурационные характеристики

Тип индикатора: без светодиодов
Конфигурация порта: 1 x 1 Один порт
Плотность контакта соединителя: стандартная
Количество позиций: 8
Количество загруженных позиций: 8
Ориентация установки на ПКЖ: прямой угол
Количество наземных пластин ПКБ: 2
Количество наземных вкладок панели: 6
Расположение панели на земле: сверху и сбоку

3Особенности тела

Материал щита: латунь
Материал покрытия щита: никель
Модульная ориентация застежки: стандартная - застежка
Профиль соединителя: стандартный
Расположение накладки PCB: 3,05 мм [.12 дюйма ]
Окончание покрытия щита: матовое
Изоляторный материал: LCP
Материал с характеристикой удержания ПКБ: LCP

4. Контактные характеристики

Материал покрытия зоны конца контакта с ПКБ: олово
Контактный материал подпокрытия: никель
Материал покрытия с концами контакта с ПКБ: матовый
Материал покрытия зоны контактного спаривания: золото
Материал контактной основы: медный сплав
Контактная область спаривания толщина материала для покрытия: 0,76 мкм [ 30 мкм ]

5. Особенности прекращения

Способ завершения: через отверстие - сварка

6. Особенности жилья

Место входа в половую связь: сторона
Цвет корпуса: черный
Материал корпуса: LCP (жидкий кристаллический полимер)

- Что?

5-2301994-4 ((LPJ4012CNL) Спецификации и информационный лист:

Электрические характеристики @25°C
1- Показатель оборота.±2%):
TX=1CT:1CT RX=1CT:1CT
2Индуктивность OCL: 350uH MIN
@100KHz/0.1V 8mA постоянный диапазон
3Потеря вставки:
-1,0 дБ MAX @ 1,0-100 МГц
4Возвратные потери:
-18 дБ MIN @ 1-30 МГц
-15 дБ MIN @ 30-60 МГц
-12 дБ MIN @ 60-80 МГц
-10 дБ MIN @ 80-100 МГц
5- Переговоры.
-40 дБ MIN @ 30 МГц
-35 дБ MIN @ 60 МГц
-30 дБ MIN @ 100 МГц
6Общий отказ:
-40 дБ MIN @ 30 МГц
-35 дБ MIN @ 60 МГц
-30 дБ MIN @ 100 МГц
7. Хипотест: 1500 Врм
8-40°C до +85°C

Рекомендуемая компоновка ПКБ:

5-2301994-4 Промышленный магнитный разъем RJ45 с интегрированным магнитом 0

Схематический

5-2301994-4 Промышленный магнитный разъем RJ45 с интегрированным магнитом 1

Механические

5-2301994-4 Промышленный магнитный разъем RJ45 с интегрированным магнитом 2
