Детали продукта
Место происхождения: Китай
Фирменное наименование: LINK-PP
Сертификация: RoHS
Номер модели: 1-1840326-7
Условия оплаты & доставки
Количество мин заказа: 10 PCS
Цена: $3-$5.5
Упаковывая детали: Лента и катушка (TR)
Время доставки: 3-5 дней
Условия оплаты: T/T, L/C, Western Union
Поставка способности: 600 тыс. в месяц
Наименование продукта: |
Сложившийся гигабитный 2x6 RJ45 разъем |
Номер части: |
1-1840326-7 |
Гаван конфигурация: |
2х6 (настроение насквозь) |
Тип установки: |
Через-отверстие |
ориентация: |
Прямоугольный (бортовой вход) |
Защита: |
Да (полностью защищенная от EMI) |
Светодиоды: |
С светодиодными индикаторами |
Оценка скорости: |
10/100/1000 оснований-t |
Magnetics: |
Интегрированный |
Соответствие: |
IEEE 802.3ab, RoHS |
Наименование продукта: |
Сложившийся гигабитный 2x6 RJ45 разъем |
Номер части: |
1-1840326-7 |
Гаван конфигурация: |
2х6 (настроение насквозь) |
Тип установки: |
Через-отверстие |
ориентация: |
Прямоугольный (бортовой вход) |
Защита: |
Да (полностью защищенная от EMI) |
Светодиоды: |
С светодиодными индикаторами |
Оценка скорости: |
10/100/1000 оснований-t |
Magnetics: |
Интегрированный |
Соответствие: |
IEEE 802.3ab, RoHS |

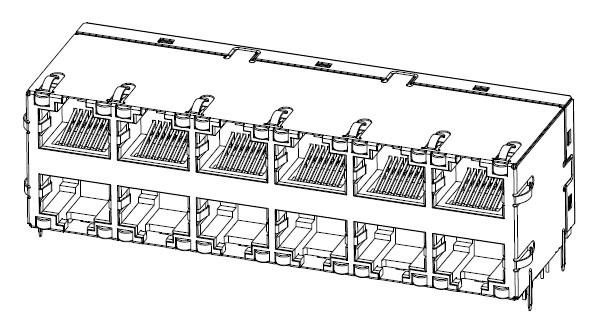

В1-1840326-7является высокопроизводительнымналоженный 2х6 RJ45 разъемпредназначенные дляГигабитный Ethernet (10/100/1000Base-T)Этот соединитель напрямую интегрирует магнитные компоненты, такие как изоляционные трансформаторы и удушители общего режима, в корпус, упрощая конструкцию платы и уменьшая количество компонентов.В немСветодиодные индикаторыдля каждого порта, чтобы отобразить состояние и активность сети, и предлагает полныйЭМИ-защитадля повышения целостности сигнала. Идеально подходит для приложений с высокой плотностью, таких как коммутаторы Ethernet, маршрутизаторы и карты сетевого интерфейса (NIC),Этот разъем поддерживает надежную передачу данных при экономии ценного пространства на ПКБ.
| Категория | Спецификация |
|---|---|
| Применение | 10/100/1000 Base-T Ethernet |
| Импеданс | 100 Омм |
| Соотношение вращений (чип-кабель) | 1(Все четыре пары) |
| Индуктивность открытой цепи (OCL) | 350μH Min @ 100kHz, 0.1Vrms, 8mA DC Bias (0°C до 70°C, все четыре пары) |
| Двойная направленность | Двунаправленный (все четыре пары) |
| Параметр | Спецификация |
|---|---|
| Потеря вставки (LL) | -1,0 дБ Макс (0,5 МГц до 100 МГц) |
| Убытки от возврата (RL) | -12 дБ Min (0,5 МГц до 40 МГц) -10 дБ минимум (40,1 - 100 МГц) |
| Снижение перекрестного звука | -35 дБ Min (0,5 МГц до 40 МГц) -33 дБ минимум (40,1 - 100 МГц) |
| Общее отклонение режима (CMRR) | -30dB Min (0,5MHz до 100MHz) |
| Изоляционное напряжение | 1500 Vrms в течение 60 секунд (время подъема: 1000 V/сек, все порты подключены) |
| Цвет светодиода | Доминирующая длина волны (λd) | Напряжение вперед (VF @ IF = 20mA) |
|---|---|---|
| Зеленый | 565 нм | 1.8 ∙ 2.8В |
| Желтый | 585 нм | 1.8 ∙ 2.8В |
| Оранжевый | 590 нм | 1.8 ∙ 2.8В |
| Красный | 630 нм | 1.8 ∙ 2.8В |
| Синий | 470 нм | 2.8 ∙ 3,3 В |
| Белый | 5500K (температура цвета) | 2.8 ∙ 3,3 В |
