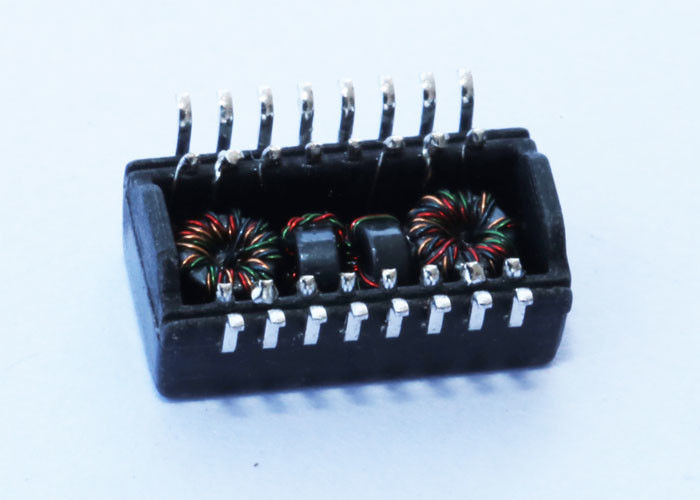

25TB-2016S3NL LAN трансформатор с низкой потерей вставки для сети PDH

Ключевые характеристики трансформатора 25TB-2016S3NL LAN:

• Поддерживает скорость передачи данных 10/100Mbps.
• Высокая производительность и надежность сетевого и коммуникационного оборудования.
• Поверхностная установка для легкой интеграции ПКБ.
• Работает стабильно от 0 до +70°C.
• Однопортный трансформатор.
• Не-PoE (Power over Ethernet) совместимая.
• Компактный дизайн позволяет создавать гибкие макеты.
• Соответствует отраслевым стандартам для Ethernet и сетевых решений.

Электрические характеристики ((25°C)

1. Поворачивает соотношение 50KHz, 0,5В

Часть чипа: сторона линии = 1CT: 1CT±2%

2Индуктивность (Ls) 100 кГц, 0,1 В, 12 мА постоянного тока:

Часть чипа: 350uH Min

3. Потеря вставки

1-100 МГц: -1,4 дБ максимум

4. Возврат Убытков

            1-30 МГц: -16 дБ мин.

40 МГц: -14,4 дБ мин.

50 МГц: -13,1 дБ мин.

60-80 МГц: -12 дБ мин.

100 МГц: -10 дБ мин.

5Дифференциал от отклонения общего режима:

30 МГц: -45 дБ мин.

60 МГц: -40 дБ мин.

100 МГц: -35 дБ мин.

6- Прослушивание:

30 МГц: -40 дБ минутно

60 МГц: -35 дБ мин.

100 МГц: -30 дБ мин.

7Высокая мощность: 1500 Врм/мин

Применение:

Трансформатор LINK-PP Magnetics 25TB-2016S3NL идеально подходит для использования в широком диапазоне сетевого и коммуникационного оборудования, включая:

• HUBs: Улучшает передачу данных между сетевыми устройствами.
• ПК-карты: улучшают подключение Ethernet в персональных компьютерах.
• Коммутаторы: обеспечивает надежное маршрутизация данных в сетевых коммутаторах.
• Маршрутизаторы: поддерживает бесперебойное управление интернет- и сетевым трафиком.
• ПК-материнские платы: обеспечивает функциональность Ethernet для конструкций материнских платок.
• Оборудование SDH/PDH: облегчает передачу данных в синхронных цифровых иерархических и плезиохронных цифровых иерархических сетях.
• IP-телефоны: обеспечивает четкую связь в голосовых приложениях IP.
• Модемы xDSL: оптимизирует передачу данных в широкополосных модемах для подключения к Интернету.
