Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: LINK-PP
Сертификация: UL,RoHS,Reach,ISO
Номер модели: H1601CG
Условия оплаты & доставки
Количество мин заказа: 400/2000/10K/25K
Цена: $0.06-$3.2
Упаковывая детали: T&R
Время доставки: Запас
Условия оплаты: TT, дни NET30/60/90
Поставка способности: 3KK/Month
Тип трансформатора: |
Модули трансформаторов LAN |
Номер части: |
H1601Cg |
Tx/Rx: |
1CT: 1CT |
Скорость: |
10/100 База-Т |
Hi-бак: |
1500 Vrms |
OCL: |
минута 350uh |
Тип трансформатора: |
Модули трансформаторов LAN |
Номер части: |
H1601Cg |
Tx/Rx: |
1CT: 1CT |
Скорость: |
10/100 База-Т |
Hi-бак: |
1500 Vrms |
OCL: |
минута 350uh |

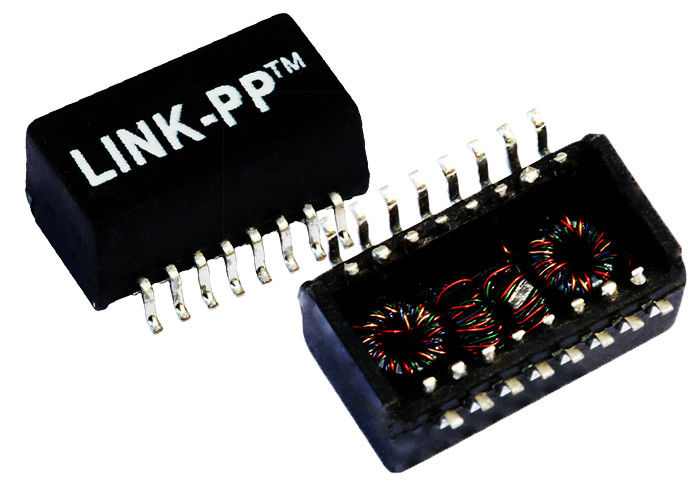

H1601Cg10/100 BASE-T однопортный трансформатор LANМодулиС 16 булавками
Быстрые подробности:
1.H1601CgТрансформатор LAN с одним портом
2Структура кишечника: тороидальная
3.100базовый трансформатор t
4.Трансформатор LAN 350μH 1CT:1CT
5.Соответствует требованиям RoHS
6. Однопортовые магнитные трансформаторы Ethernet 10/100 Base-TМодули
7.Тип установки на поверхности
8.Уровень чувствительности к влаге: 1
Электрическая спецификация @25°C
| Индукция | 350uH MIN. @ 100KHz 0.2V 8mA постоянный диапазон |
| Индукция утечки | 0Максимальная частота.50uH. @ 100KHz 0.2V |
| КАПАЦИТАЦИЯ переплетения | 25pF TYP. @ 100KHz 0.2V |
| Сопротивление тока | 1.2Ω MAX. при 25 °C |
| Отношение поворота | 1CT:1CT±5% |
| Полярность | 1-16,6-11 В фазе |
| Убытки от вставки | -1,1 дБ MAX @ 0,5-100 МГц |
| Убытки от возврата | -18 дБ MIN. @ 0,5-30 МГц -18+20*log ((f/30) дБ MIN. @ 30.1-60MHz -12 дБ MIN. @ 60,1-80 МГц |
| КРАСС ТАК | -35 дБ MIN. @ 0,5-40 МГц -33+20*log ((f/50) дБ MIN. @ 40.1-100MHz |
| CMRR | -30 дБ MIN. @ 0,5-100 МГц |
| Изоляция HI-POT | 1500VAC @ 1mA,60S 1650VAC @ 1mA,6S |
| ОПЕРАТИВНАЯ ТЕМПЕРАТУРА | от 0°C до 70°C |
ПрименениеH1601CG 100 Базовые Т-трансформаторы :
Упаковка:
A. Опаковка ниже (только для справки):
B. Количество:
600 штук на катушку
7 барабанов на коробку
4200 шт. на коробку
