Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: LINK-PP
Сертификация: UL,RoHS,Reach,ISO
Номер модели: 30Ф-51НЛ
Условия оплаты & доставки
Количество мин заказа: 400/2000/10K/25K
Цена: $0.06-$2.2 can be negotiable
Упаковывая детали: T&R
Время доставки: 1-2 недели
Условия оплаты: TT, дни NET30/60/90
Поставка способности: 5кк/месяц
Номер порта: |
Единый порт |
Пакет: |
СМД |
Пин No: |
24 штифта |
Серия: |
Трансформатор GigE с одним портом |
Образцы: |
бесплатное предложение |
Файл: |
PDF/3D/ISG/Stp/Step/Данный лист |
Номер порта: |
Единый порт |
Пакет: |
СМД |
Пин No: |
24 штифта |
Серия: |
Трансформатор GigE с одним портом |
Образцы: |
бесплатное предложение |
Файл: |
PDF/3D/ISG/Stp/Step/Данный лист |
|

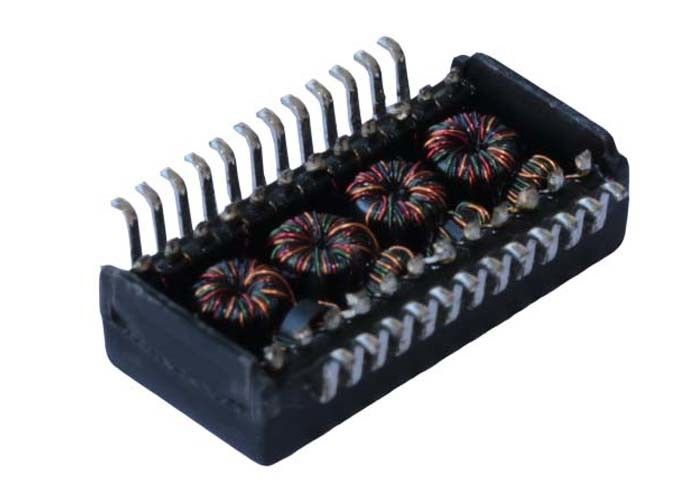

Номер части LINK-PP |
LP82440ANL |
|
Скорость |
1000 BASE-T |
|
Количество портов |
Одинокий |
|
Применение |
LAN Ethernet |
|
Пакет |
SMD |
|
ПИН-код |
24 |
|
Температура |
-40 до + 85 |
|
Высота упаковки (мм) |
4.00 |
|
Длина упаковки (мм) |
15.1 |
|
Ширина упаковки (мм) |
10.0 |
Примечания:
1. Разработан для гигабитных передатчиков
2. IEEE 802.3af / ANSI X3.263 Соответствующая производительности
3. 350mA Мощность тока
4Максимальная температура обратного потока 250°C, 5 сек.
5Магниты, предназначенные для гигабитных PHY, используемые в фоновом режиме
6Для части RoHS добавить суффикс NL
6Сертификация UL: номер файла E484635
Электрические характеристики @25°C
1Соотношение поворотов: 1CT:1CT ± 5%
2ОКЛ: 350 уч минус @ 100 кГц, 100 мВ, 8 мАДС
3Потеря вставки:
1-100 МГц: -1,0 дБ MAX
4. Потеря возврата ((dB MIN @ 100Ω):
1-30 МГц: -18
40 МГц: -14.4
50 МГц: -13.1
60-80 МГц: -12
100 МГц: -10
5. Прохождение (dB MIN):
30 МГц: -45
60 МГц: -40
100 МГц: -35
6. DCMR: (dB MIN):
30 МГц: -43
60 МГц: -35
100 МГц: -30
7Гипотоп: 1500 Vrms MIN
8Рабочая температура: от -40°C до +85°C
