Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: LINK-PP
Сертификация: UL,RoHS,Reach,ISO
Номер модели: S558-5500-68
Условия оплаты & доставки
Количество мин заказа: 400/2000/10K/25K
Цена: $0.06-$3.2
Упаковывая детали: T&R
Время доставки: Запас
Условия оплаты: TT, дни NET30/60/90
Поставка способности: 3KK/Month
ПН: |
S558-5500-68 |
Количество портов: |
Единый порт |
Стил монтажа: |
SMT |
Применение: |
1000BaseT, 60 Вт PoE |
Тип профиля: |
Стандартный |
Диапазон рабочей температуры: |
-40°C к 85°C |
ПН: |
S558-5500-68 |
Количество портов: |
Единый порт |
Стил монтажа: |
SMT |
Применение: |
1000BaseT, 60 Вт PoE |
Тип профиля: |
Стандартный |
Диапазон рабочей температуры: |
-40°C к 85°C |

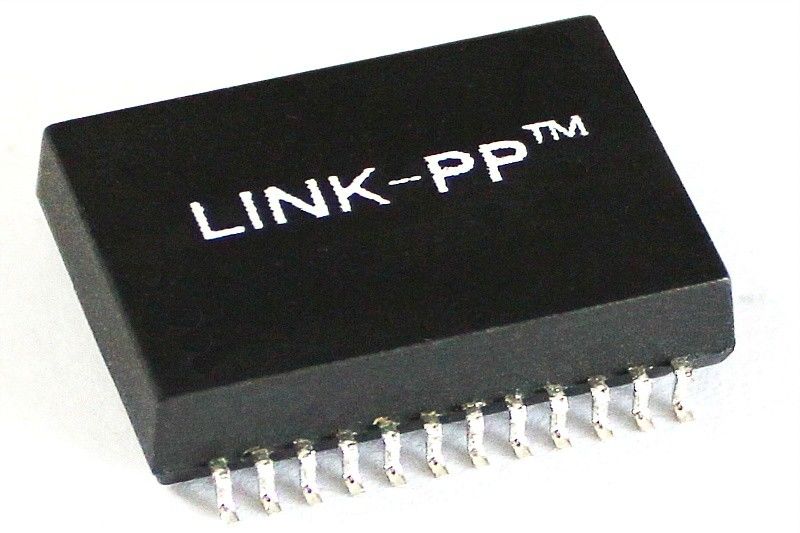

Этот магнитный трансформатор S558-5500-68 LAN предназначен для сетей 1000BaseT. Он имеет конструкцию с одним портом и поддерживает передачу мощности 60 Вт.Технология установки поверхности (SMT) позволяет удобную установкуЕго стандартный профиль и соответствие требованиям RoHS делают его подходящим для различных применений в широком диапазоне температур от -40°C до 85°C.
Применение | LAN ETHERNET ((PoE&NON PoE) |
AutomDX | Да, да. |
Комментарий | Соответствие требованиям RoHS LPXXXXNL |
Конфигурация RX | T,C |
Конфигурация TX | T,C |
Строительство | ПРЕДЛОЖЕННАЯ МОЛДА |
Ядра по порту | 4 |
Количество портов | КВАД |
ПХБ | НЕТ ПХБ |
Пакет | SMT |
Высота упаковки (дюйма) | 0.225 или другое |
Высота упаковки (мм) | 5.715 или другие |
Длина упаковки (дюйма) | 1.12 или другое |
Длина упаковки (мм) | 28.448 или другие |
Ширина упаковки (дюйма) | 0.63 или другие |
Ширина упаковки (мм) | 16.002 или другие |
Соответствует требованиям RoHS | Да-RoHS-6 |
Скорость | 10/100/1000BASE-TX |
Температура | От 0 до 70/-40 до +85 |
Поворачивает соотношение RX | 1CT:1CT |
Поворачивает соотношение TX | 1CT:1CT |
1. Поворачивает соотношение 50 кГц, 0,5 В
Часть чипа: Линейная сторона=1CT: 1CT+_2%
2Индуктивность (Ls) 100 кГц, 0,1 В, 12 мА постоянного тока:
Часть чипа: 350uH Min
3Потеря вставки на 100 МГц: -1,4 дБ максимум
4Потеря возврата 1-30 МГц: -16 дБ минимум
40 МГц: -14,4 дБ мин.
50 МГц: -13,1 дБ мин.
60-80 МГц: -12 дБ мин.
100 МГц: -10 дБ мин.
5Дифференциал от отклонения общего режима:
30 МГц: -45 дБ мин.
60 МГц: -40 дБ мин.
100 МГц: -35 дБ мин.
6Протокол 30 МГц: -40 дБ мин.
60 МГц: -35 дБ мин.
100 МГц: -30 дБ мин.
7Высокая мощность: 1500 Врм/мин
